站用氫氣壓縮機發展背景
氫氣從純度閾值劃分可以分為純氫、高純氫和超高純氫，所對應純度分別為99.99%，99.999%和99.9999%。其中高純氫一直以來被廣泛地應用于電子工業、化學工業、食品加工等領域。近年來，隨著我國燃料電池產業作為氫能先導領域的加速推進，加氫站對燃料電池汽車的供氫加注成為高純氫的又一重要消納場景。
根據勢銀（TrendBank）預測，2030年我國高純度氫氣市場規模將達到484萬噸，2022-2030年復合增長率將達到41.03%，其中氫能交通領域的消納占比將從2023年的1%提升至20%左右。

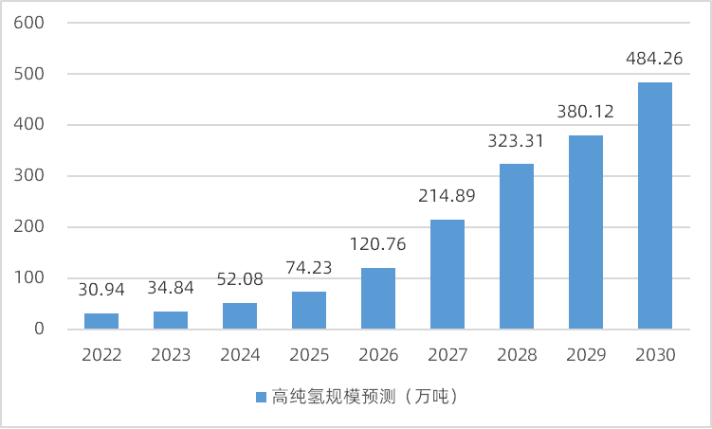

圖1：2022-2030年中國高純氫規模預測
氫能在交通領域巨大的市場潛力帶動了加氫站的建設步伐。
中國加氫站經過十幾年的發展，截至目前已建成超過360座，建成數量位居全球第一，預計到2025年建成總數超過1000座。其基本工藝流程如下圖所示：外供高純氫氣經長管拖車運輸至加氫站，卸氣后經站用氫氣壓縮機加壓，存儲至站內儲氫瓶組，當燃料電池汽車需要加氫時，再通過站內管路由加氫機對車輛進行加注。

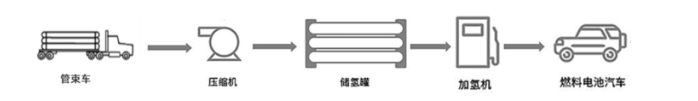

圖2：外供氫加氫站基本工藝流程
由于氫氣本身的特性以及車輛燃料電池系統對氫氣的純度要求，壓縮機的選擇和性能顯得尤為重要，壓縮機的單泵最大排量、壓縮級數、氣體污染、維護周期、采購成本、維護成本、運行溫度、單位能耗等均會影響整站的運行加注效率。因此站用氫氣壓縮機是加氫站設備成本占比最高的部分，通常占到30%左右。以往國內站用壓縮機較大程度上使用國外品牌，近年來，由于國產品牌技術迭代、產品性價比提升以及產品售后維修的方便性，加氫站用氫壓機國產化替代加速。 國產技術持續發展，市場空間廣闊

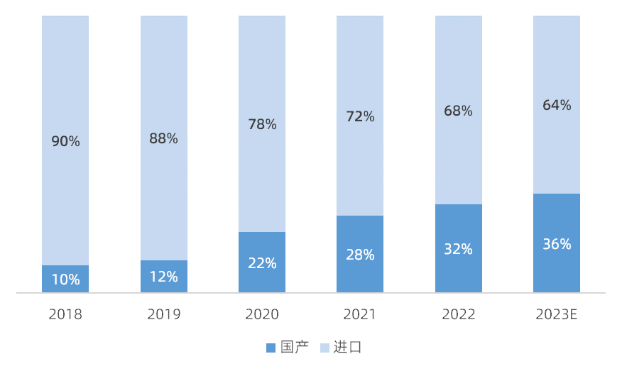

目前隔膜壓縮機系加氫站應用的主要壓縮機類型，但由于國外站用氫氣壓縮機技術成熟度高，中國本土企業入局較晚，在加氫站發展建設初期以進口產品配置為主。近年來，諸如中鼎恒盛、佛燃天高等優秀國產隔膜壓縮機品牌，經過不斷的技術積累在綜合產品性能甚至已經趕超進口產品，處于世界領先水平，且整機國產率的不斷提升從而在性價比上體現優勢。以45MPa加氫站用隔膜壓縮機為例，據勢銀（TrendBank）最新統計，目前國內已建成加氫站中，45MPa隔膜壓縮機廠商市場占有率前三名分別為美國PDC機械公司、英國豪頓集團和中鼎恒盛，合計占比84.60%，預計2023年累計加氫站用壓縮機國產品牌市占率將達到35%以上。 圖3：中國加氫站用壓縮機國產/進口市占比

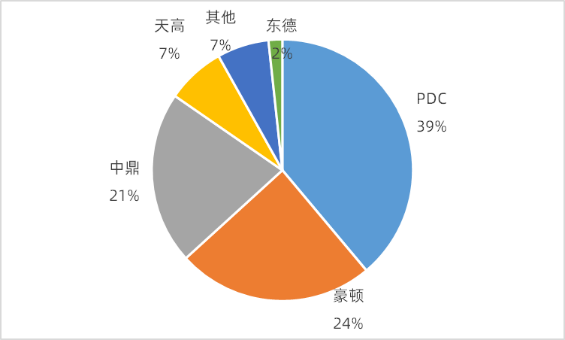

圖4：45MPa加氫站用隔膜壓縮機品牌市占
加氫站建站新趨勢下，站用壓縮機迎來發展新要求
中國新建加氫站的單站設計加注量逐年提升，預計2023年將超過1000kg/d；此外隨著近期IV型車載儲氫瓶和高壓閥門相關國家標準的出臺，70MPa燃料電池汽車的幾大“攔路虎”清除，70MPa加氫站建設提速趨勢已定，因此“高壓力、大排量”是未來站用壓縮機的既定發展方向。部分國產壓縮機企業在90MPa站用壓縮機方面也早有研發布局：佛燃天高90MPa隔膜壓縮機在2021年已獲得了第三方的認證；中鼎恒盛90MPa站用隔膜壓縮機已經順利出口海外，此外東德實業在今年也完成90MPa產品的樣機測試。除了加氫站規模、壓力提升趨勢以外，我國從2022年開始各地支持非化工園區制氫加氫一體化項目相關政策頻發，這將有效推動制加一體站的發展，從而帶來站內制氫配套壓縮機的需求。而站內制取的氫氣出口壓力通常在1.6MPa左右，這對壓縮機在多級壓縮工況下的冷卻和能耗提出了更高要求。 從加氫站建設和運營成本考量，氫氣壓縮機的設備購置成本仍然較高，目前國產品牌45MPa&500 Nm3/h產品價格普遍在120-140萬元左右，而其中高壓管閥儀表設備仍高度依賴進口，維護費用較高，整體設備尚存降本空間。此外，緊湊小巧的壓縮機尺寸有利于加氫站內設備的靈活布局，從而節省土地成本，更受市場青睞，這也將成為產品的另一重點研發方向。
